Forbhreathnú Táirge

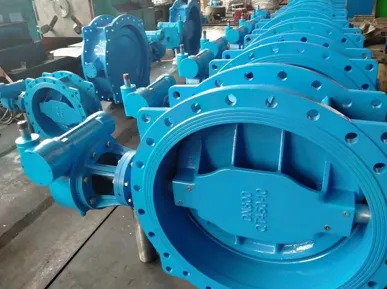

Tá comhla féileacán eccentric flange dúbailte (go ginearálta a thagraíonn do dhearadh fhritháireamh dúbailte) ceathrú-casadh comhla tionsclaíoch. Tá an dá cheann den chomhlacht comhla feistithe le flanges chun nasc daingean bolted le flanges píblíne. Glacann sé le céimseata uathúil fhritháireamh dúbailte: déantar an gas a fhritháireamh ó lárlíne an diosca agus ón eitleán séalaithe coirp.
Chomh luath agus a osclaíonn an comhla, scarann an diosca ón suíochán láithreach, rud a fhágann go hiomlán deireadh a chur le frithchuimilt scrapála leanúnach idir an diosca agus an suíochán le linn oibriú. Laghdaíonn sé seo an chasmhóimint oibriúcháin agus leathnaíonn sé go mór saol seirbhíse na gcomhpháirteanna ina saothraítear rónta. Is féidir an comhla a úsáid le haghaidh rialú meánach múchta agus sreafa. Tacaíonn sé le dhá chineál séalaithe: suíochán bog (EPDM, NBR, etc.) agus miotail go dtí an suíochán miotail, múchadh daingean a bhaint amach agus freastal ar choinníollacha oibre éagsúla.
Sonraíochtaí Teicniúla
| Mír | Sonraíocht |
|---|---|
| Méid | DN50 ~ DN2200 (2" ~ 88") |
| Rátáil Brú | PN10, PN16, PN25, Aicme 150 |
| Ábhar Coirp | Iarann Insínte (GGG50 / QT450-10), WCB, SS304, SS316 |
| Ábhar Diosca | Iarann Insínte, WCB, Cruach Dhosmálta |
| Ábhar Suíochán | EPDM, NBR, PTFE, Suíochán Miotail |
| Raon Teochta | -20 céim ~ +180 céim (Suíochán Bog); Suas le 450 céim (Suíochán Miotail) |
| Aghaidh{0}}le-Aghaidh Caighdeánach | EN558, ISO 5752 |
| Caighdeán Dearaidh agus Tástála | API 609, EN 593, ISO 10631, GB/T12238 |
| Flange Gléasta Barr | ISO 5211 |
| Oibríocht | Fearas Worm Láimhe, Actuator Leictreach, Gníomhaire Aeroibrithe |
| Feidhm | Ar / As, Rialachán Sreafa |
| Cineál Ceangail | Flange Dúbailte |
Príomhghné Seachtrach agus Nasctha
| DN | L | 1.0MPa | 1.6MPa | ||||||
| D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | ||
|---|---|---|---|---|---|---|---|---|---|
| 200 | 132 | 340 | 295 | 268 | 8-φ24 | 340 | 295 | 268 | 12-φ24 |
| 250 | 165 | 395 | 350 | 319 | 12-φ23 | 405 | 355 | 319 | 12-φ26 |
| 300 | 178 | 445 | 400 | 370 | 12-φ23 | 460 | 410 | 370 | 12-φ26 |
| 350 | 190 | 505 | 460 | 429 | 16-φ23 | 520 | 470 | 429 | 16-φ26 |
| 400 | 216 | 565 | 515 | 480 | 16-φ27 | 580 | 525 | 480 | 16-φ30 |
| 450 | 229 | 615 | 565 | 530 | 20-φ27 | 640 | 585 | 549 | 20-φ30 |
| 500 | 222 | 670 | 620 | 582 | 20-φ27 | 715 | 665 | 608 | 20-φ33 |
| 600 | 267 | 780 | 725 | 684 | 24-φ30 | 840 | 770 | 724 | 20-φ36 |
| 700 | 292 | 895 | 840 | 792 | 24-φ30 | 910 | 840 | 790 | 24-φ36 |
| 800 | 338 | 1015 | 950 | 901 | 24-φ33 | 1025 | 950 | 901 | 24-φ39 |
| 900 | 310 | 1115 | 1050 | 1001 | 28-φ33 | 1125 | 1050 | 1001 | 28-φ39 |
| 1000 | 410 | 1235 | 1160 | 1128 | 28-φ36 | 1255 | 1170 | 1122 | 28-φ42 |
| 1200 | 470 | 1480 | 1400 | 1326 | 32-φ39 | 1485 | 1390 | 1314 | 32-φ48 |
| 1400 | 530 | 1680 | 1600 | 1520 | 36-φ42 | 1690 | 1600 | 1520 | 36-φ48 |
| 1600 | 610 | 1905 | 1820 | 1730 | 44-φ42 | 1920 | 1820 | 1730 | 44-φ55 |
| 1800 | 670 | 2115 | 2020 | 1930 | 44-φ48 | 2130 | 2020 | 1930 | 44-φ60 |
| 2000 | 760 | 2325 | 2230 | 2150 | 48-φ48 | 2345 | 2230 | 2150 | 48-φ60 |
Buntáiste Iomaíoch
Glacann struchtúr fritháireamh dúbailte. Scarann an diosca ón suíochán láithreach nuair a osclaítear é, seachnaíonn sé frithchuimilt agus scríobadh idir diosca agus suíochán, ag laghdú an chasmhóiminte oibriúcháin agus ag leathnú shaol seirbhíse an tséala.
Tugann dearadh diosca sruthlínithe friotaíocht sreabhadh íseal agus feidhmíocht rialaithe sreafa cobhsaí. Is féidir an suíochán a athsholáthar gan an comhla iomlán a bhaint, costais chothabhála a laghdú.
Múchadh daingean déthreo. Baineann suíocháin bhog amach mboilgeog-séalaithe daingean; oireann suíochán miotail teocht ard agus meáin scríobach.
Feidhmchláir Táirge
Soláthar Uisce Bardasach
Tógáil HVAC
Soláthar uisce tánaisteach
Córas Uisce Fuaraithe
Líonra Soláthair Uisce Teochta Comhthimpeallach
Suiteáil Táirgí
Seiceáil an comhla agus na flanges roimh shuiteáil. Deimhnigh aon damáiste don chomhlacht comhla, diosca agus páirteanna ina saothraítear rónta, agus a fhíorú meaitseála rang méid agus brú.
Glan an taobh istigh píblíne chun slaig táthú, meirge agus smionagar a bhaint, rud a chosc scratches ar an suíochán agus ar an diosca le linn oibriú.
Cuir an comhla idir dhá flanges píblíne. Ailínigh na poill bolt agus cuir isteach boltaí go cothrom. Ná níos doichte boltaí go hiomlán ag an gcéim seo.
Coinnigh an diosca beagán oscailte le linn na suiteála chun brú agus damáiste a sheachaint don fháinne séalaithe. Ná shuiteáil an comhla leis an diosca dúnta go hiomlán.
Déan boltaí flange níos doichte go trasnánach i roinnt pasanna chun comhbhrú aonfhoirmeach an gasket a chinntiú.
Tar éis é a shuiteáil, déan oibriú láimhe lena chinntiú go n-osclaíonn agus go ndúnann an diosca go réidh gan jamming.
Déan tástáil brú de réir mar is gá chun aon sceitheadh ag na hailt flange agus an suíomh séalaithe a dhearbhú.
fúinn
Le cáilíocht táirgí iontaofa agus cumais soláthair onnmhairithe cruthaithe, tá ár monarcha tar éis earraí a sheoladh chuig go leor tíortha agus réigiúin thar na blianta, lena n-áirítear an Ríocht Aontaithe, an Bhrasaíl, Meicsiceo agus an Spáinn.
Coinníonn táirgí a sholáthraítear do thionscadail chríochnaithe oibriú seasta, gan aon chliseadh cáilíochta ar ollscála ná díospóidí a bhaineann le glacadh. A bhuí le hiontaofacht dhaingean agus le feidhmíocht costais iomaíoch, coinnímid ag fáil orduithe athuair ó chustaiméirí sa bhaile agus thar lear, agus tá muid fós mar sholáthraí tosaíochta do mhórdhíoltóirí thar lear.
